Как подключить цветную светодиодную ленту с пультом

Существует не только светодиодная лента стандартного свечения белым цветом, но и многоцветная RGB лента. Если вам хочется добавить ярких красок в оформлении своего интерьера, периодически сменяя цвета и оттенки, то читайте далее, как подключить цветную светодиодную ленту с пультом.

Для начала раскроем преимущества и недостатки подключения RGB ленты, чтобы вам было проще сделать выбор в его пользу и продумать все детали монтажа.

Преимущества и недостатки RGB ленты

Если вы уже убедились, что для вашего интерьера не хватает многоцветного освещения, то самое время поговорить о плюсах и минусах подключения RGB светодиодной ленты.

Из преимуществ можно выделить:

• Простота монтажа.
• Срок службы в сравнении с привычными лампами накаливания намного дольше. Он может достигать около 30–50 тыс. часов бесперебойной работы.
• Удобство использования, компактность.
• Возможность осуществления любых, даже самых необычных дизайнерских решений за счет гибкости и применения световых эффектов: мерцание, смена цветов и оттенков, регулировка яркости и т. д.
• Безопасность, которая достигается за счет низкого потребляемого напряжения.

К недостаткам подключения РГБ ленты относятся:

• Невысокая влагостойкость, но ее можно существенно повысить, если приобрести светодиодную ленту с силиконовой оболочкой.
• Отсутствие защиты от механических повреждений.
• Сниженное качество цветопередачи по сравнению с белым светодиодом, так как применяемые светодиоды имеют относительно невысокий индекс цветопередачи.

Характеристики впечатляют, недостатки можно регулировать, адаптируя под свои условия и требования. Например, если вам важно, чтобы светодиоды были хорошо защищены от воздействия внешних факторов, то применяйте для монтажа алюминиевый профиль. Если комната, в которой предполагается установка светодиодной ленты имеет повышенную влажность, то подбирайте ее, учитывая влагостойкость осветительного прибора. В общем, перед покупкой продумайте все детали.

Что нам потребуется для подключения RGB ленты

На фото изображены все составляющие цепочки для правильной работы диодной ленты. Разберемся для чего нужен каждый из них и какую они несут функцию.

1. RGB лента, которую важно тщательно выбирать. Это первый элемент, с чьими характеристиками вам нужно определиться заранее. Все зависит от того, где и в каких условиях она будет размещена. При покупке учитывайте влагостойкость и защищенность от внешних воздействий.
2. Контроллер – дополнительное звено, которое необходимо для осуществления работы цветных диодов. Подключение контроллера к RGB светодиодной ленте позволяет выполнять функцию выбора и регулирования цвета. При его помощи вы можете составить собственный оттенок подсветки. Заглавные буквы RGB расшифровываются как:
   R – red, в переводе с английского красный цвет, G – green (зеленый цвет), B – blue (синий).

При помощи пульта для управления контроллером дистанционно, вы также можете регулировать яркость свечения, устанавливать фиксированный оттенок, включать и выключать светодиодную ленту.

Чтобы выбрать контроллер, необходимо рассчитать требуемую мощность. Это легко сделать, применив следующую формулу:

Потребляемая мощность одного метра умножить на длину светодиодной ленты. Итоговый цифровой показатель и будет являться мощностью контроллера (Вт).

1. Трансформатор (блок питания) – это еще одна важная деталь для работы всей цепи. Выбирать его следует индивидуально, определив условия помещения и правильно рассчитав требуемую мощность для бесперебойной работы светодиодной подсветки.

Подготовьте место для монтажа трансформатора заранее, где воздух циркулирует свободно, чтобы избежать перегрева прибора. При этом не располагайте его вблизи с легковоспламеняющимися предметами. Рассчитайте требуемую мощность.

Важно! Она должна быть на 20–30% выше суммарной мощности всех светодиодных лент. Этот запас мощности блока питания необходим для того, чтобы снабдить стабильным током всю конструкцию без перебоев и скачков напряжения.

Если избежать этого правила, вы рискуете тем, что светодиоды быстро выйдут из строя или будут недостаточно хорошо работать. Как выполнить расчеты мощности, а также еще больше дельных советов по выбору трансформатора, вы можете найти здесь.

Усилитель применяется по желанию и когда этого требует отдельный случай. Его стоит использовать для диодной ленты, длина которой более 5 м, если вся конструкция получает питание от одного трансформатора.

Особенно рекомендуется использовать RGB-усилитель при последовательном подключении нескольких светодиодных отрезков. Таким образом он реализует подачу тока непосредственно от трансформатора к каждой отдельной составной части.

Усилитель благоприятно влияет на работу блока питания и контроллера. Он снижает нагрузку, снабжая стабильным питанием без перепадов напряжения.

Также, если вы решили создать сложную осветительную конструкцию из RGB-ленты, вам в этом очень поможет усилитель.

1. Пульт дистанционного управления. Единственное примечание относительно него – проверьте присутствие батареек внутри.
2. Алюминиевый профиль можно использовать по желанию. Большинство светодиодных лент уже защищены от внешних факторов при помощи силиконового покрытия, поэтому в профиле нет особой необходимости. Но если ваша светодиодная лента относится к моделям с высоким электропотреблением, то такой профиль необходим. Он будет играть роль радиатора охлаждения.

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

1. Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.

1. Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).

На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.

Основные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.

1. Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.

1. Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:

• мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
• потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.

Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.

Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.

1. Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.

1. Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.

1. Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.

Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.

Основные ошибки при подключении

Советуем ознакомиться с этими небольшими подсказками при монтировании светодиодной ленты, чтобы избежать самых распространенных ошибок. Это существенно упростит вам все этапы работы с декоративным осветительным прибором.

• Нарушение последовательности в подключении RGB ленты. Если не соблюдать требуемую очередность, то светодиодная лента не будет светить, а может и вовсе перегореть. Представленные выше схемы наглядно объясняют, как правильно соединить все элементы.
• Неверное последовательное соединение отрезков ленты, длиной более 5 м. Важно при подключении таких длинных лент дополнять цепь усилителем или дополнительным блоком питания, чтобы мощности хватало на всю протяженность диодной ленты, и нагрузка была распределена равномерно.
• Мощность трансформатора обязательно должна быть больше суммарной мощности всех светодиодных отрезков. В противном случае конструкция может прослужить недолго.
• Соединение между собой нескольких отрезков светодиодных лент может выполняться только двумя возможными способами: при помощи специальных коннекторов или методом спайки. Ни в коем случае не пытайтесь соединить их посредством скручивания.
• Светодиодные ленты повышенной мощности должны монтироваться в алюминиевый профиль для теплоотвода, чтобы избежать перегрева и возгорания. Профиль может также защитить от воздействия внешних факторов.
• Разрезать диодную ленту следует в специально предназначенных для этого местах, где нарисована пунктирная линия с ножницами, иначе она потеряет свою работоспособность.
• Иногда возникает путаница с проводами контроллера, как правильно его подключить к RGB светодиодной ленте смотрите по рисункам и рекомендациям выше.

Лучше учиться на ошибках других людей и изначально установить светодиодное освещение правильно, применяя все правила и советы.

Надеюсь, что из всех перечисленных методов установки RGB ленты, вы нашли самый подходящий для себя. Соблюдайте все вышеупомянутые правила, для создания качественного освещения и для безопасного использования в дальнейшем.

Источник

Умная светодиодная лента Yeelight LED Lightstrip Strip 1S поможет создать атмосферное настроение

В последние годы светодиодные ленты завоевали высокую популярность. Эти, казалось бы, не сложные устройства, которые в основном используются для фоновой подсветки начали получать различные функции, получили возможность интеграции в систему умного дома, поддерживают голосовое управление и многое другое. Сегодняшняя статья светодиодной ленте Yeelight LED Lightstrip Strip 1S.

Технические характеристики

Наименование	Yeelight LED Lightstrip Strip 1S
Артикул	1SYLDD05YL
Входные параметры	100 – 240 В

50/60 Гц 0.17 А (2 м), 100 – 240 В

50/60 Гц 0.6 А (10 м) Сила и мощность 7.5 А (10 м), 24 Вт (10 м) Поддержка систем Android 4.4 или iOS 8.0 и новее Частотный диапазон 2400 – 2483.5 МГц Wi-Fi подключение Wi-Fi IEEE 802.11 b/g/n 2.4GH

ozon.ru — Используйте промокод: OZON9J8D4L при первом заказе и получите дополнительную скидку 300 руб.

Упаковка и комплект поставки

Светодиодная лента Yeelight LED Lightstrip Strip 1S поставляется в относительно небольшой, весьма информативной и красочной картонной коробке. На коробке находится изображение устройства, информация о его основных технических характеристиках, а также инструкция по подключению.

Внутри коробки, на пластиковом лотке расположена светодиодная лента, аккуратно скрученная в кольцо.

Под лотком находится инструкция по эксплуатации, съемные адаптеры европейской и американской вилки, разборный сетевой адаптер, с проводом, длина которого составляет 60 см, а также пульт управления (прикрепленный к светодиодной ленте проводом, длина которого составляет 80 см).

Внешний вид

Длина светодиодной ленты составляет 2 метра, что весьма неплохо (особенно принимая во внимание тот факт, что ленту можно наращивать вплоть до 10 метров). Сращивание лент можно осуществлять при помощи специального коннектора, расположенного на конце ленты. При изготовлении светодиодной ленты использовались светодиоды SMD 5050. Для защиты светодиодов верхняя поверхность ленты покрыта прозрачным, гибким, относительно мягким материалом. На одном из концов расположен достаточно крупный, белый, овальный пульт дистанционного управления, оснащенный лишь одной кнопкой.

Тыльная поверхность ленты имеет оснащена двусторонним скотчем.

Установка и подключение

Прежде всего необходимо подключить светодиодную ленту к адаптеру питания, после чего, на адаптер питания устанавливается переходник с нужным типом вилки.

При выборе места установки светодиодной ленты Yeelight LED Lightstrip Strip 1S необходимо позаботится о подключении к сети 220В.

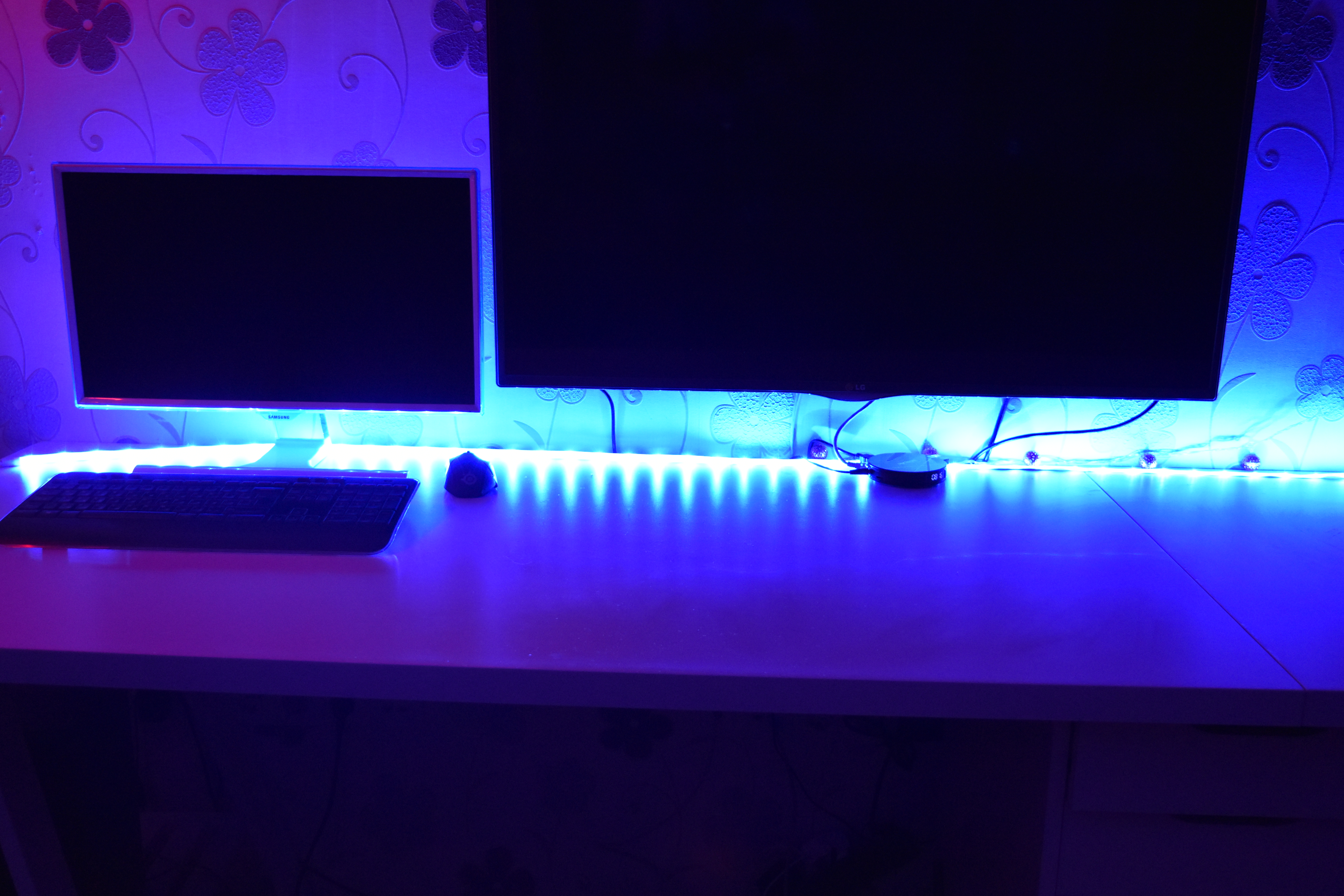

Фиксация светодиодной ленты осуществляется на двусторонний скотч, который изначально присутствует на тыльной поверхности ленты. Чтобы обеспечить надежную фиксацию Yeelight LED Lightstrip Strip 1S на поверхности, ее (поверхность) предварительно необходимо обезжирить.

После того, как лента приклеена к поверхности, можно производить включение. Управление светодиодной лентой осуществляется при помощи единственной кнопки управления.

В работе

Управление светодиодной лентой Yeelight LED Lightstrip Strip 1S осуществляется при помощи мобильного приложения Yeelight, которое необходимо установить на мобильное устройство, пройти процедуру регистрации (если ранее это не было сделано). Далее необходимо добавить умную ленту в список доступных устройств, после чего пройти процедуру сопряжения. Для этого необходимо следовать рекомендациям, отображаемым на экране мобильного устройства. Нужно быть готовым к тому, что с первого раза произвести сопряжение не получится. Ничего страшного. Нужно разместить ленту, мобильное устройство поближе к точке доступа и повторить процедуру сопряжения. Также следует помнить о том, что для сопряжения необходимо использовать сеть 2.4 ГГц.

После того, как приложение настроено пользователю становиться доступны достаточно неплохие функциональные возможности. Мобильное приложение позволяет активировать режим автосохранения цвета после включения/выключения ленты, предоставляет режим управления устройством по LAN, дает возможность пользователю выбрать необходимый цвет RGB на экране мобильного устройства, либо при помощи режима «пипетка». Также пользователю доступно несколько предустановленных режимов работы, таких как свечение закат, восход, праздник, свеча, просмотр кино и т.д. Более того, пользователь может осуществить быстрый выбор одного из четырех предустановленных основных цветов.

Достаточно интересным, из предустановленных режимов является работа под музыку. Несмотря на отличную задумку, функциональные возможности режима достаточно ограничены. У пользователя нет возможность осуществить базовые настройки, выбрать интенсивность изменения цвета, пороги яркости и т.д. После активации режима и начала воспроизведения музыкальных композиций светодиодная лента будет пульсировать в такт музыке и все. Данный режим добавит уникальную атмосферу в помещении при просмотре фильмов, либо при проведении вечеринок. Также режим будет интересен геймерам.

Безусловно предусмотрены различные сценарии работы, от базовых, которые заключаются во включении/выключении ленты по расписанию до продвинутых, для которых необходимо наличие всевозможных датчиков и сенсоров, благодаря которым светодиодная лента способна включаться способна включаться при определенных условиях (яркость освещения, выключение основного источника света и т.д.). Безусловно у администратора устройства предусмотрена возможность поделиться управлением лентой с другими пользователями. Причем управлять устройством смогут пользователи использующие гаджеты с различными операционными системами.

Следует упомянуть и о том, что светодиодная лента Yeelight LED Lightstrip Strip 1S имеет поддержку голосовых ассистентов Google Assistant, Amazon Alexa и Яндекс Алиса, благодаря чему у пользователя есть возможность управлять подсветкой при помощи голосовых команд.

Несколько неожиданным оказался тот факт, что светодиодная лента Yeelight LED Lightstrip Strip 1S имеет поддержку приложения, работающего под OS Windows. Это приложение — Yeelight Toolbox для Windows. В настройках данного приложения предусмотрена возможность изменения уровня яркости свечения ленты, также пользователю доступна возможность точечного выбора RGB цвета либо указания его номера (HEX). Как можно убедиться, функциональные возможности приложения, работающего под Windows OS несколько меньше, но все еще впереди, новые функции появятся с выходом новых версий ПО.

Если необходимо сбросить настройки ленты до значений по умолчанию следует выполнить следующие действия:

• Отсоединить кабель питания;
• Зажать кнопку на пульте управления;
• Подключить кабель питания, удерживая кнопку управления в течении 5 секунд (до момента, когда начнет мерцать).

Безусловно предусмотрен и ручной режим управления при помощи пульта с кнопкой. Данные режим не просто предоставляет пользователю возможность включения/выключения светодиодной лент, пульт позволяет осуществлять изменение цветовой схемы. Для этого необходимо зажать кнопку питания на две секунды, после чего переключение будет осуществляться между семью основными цветами. Если не отпускать кнопку, переключение будет осуществляться по кругу, циклично. В момент, когда загорелся необходимый цвет достаточно просто отпустить кнопку на пульте управления.

Достоинства

• Качество сборки и используемые материалы;
• Комплект поставки;
• Широкая возможность регулировки яркости освещения;
• Широкая возможность регулировки цветовой гаммы;
• Наличие фирменного ПО для OS Android, iOS, Windows;
• Возможность наращивания длины ленты вплоть до 10 м, используя Yeelight extension kit;
• Возможность укорачивания длины ленты;
• Поддержка платформ умного дома, таких, как Яндекс.Алиса, Google Assistant, Apple HomeKit, Samsung SmartThings, Amazon Alexa,…
• Процедура сращивания крайне проста, благодаря использованию специального коннектора.

Недостатки

• Лента не поддерживает многоцветное отображение (все светодиоды светят одним цветом).

Заключение

Светодиодная лента Yeelight LED Lightstrip Strip 1S является весьма интересным устройством, имеющим хорошее качество изготовления, неплохие технические характеристики и функциональные возможности. Устройство является отличной фоновой подсветкой, способной создать необходимую атмосферу внутри помещения. При желании у пользователя есть возможность наращивания длины, что позволяет осуществить подсветку потолка по периметру, если это необходимо, что очень удобно. При этом, устройство нельзя назвать дешевым, у Yeelight LED Lightstrip Strip 1S есть достаточно много конкурентов, способных предоставить примерно схожие функциональные возможности, но, вероятно, уступающие по качеству исполнения и качеству использованных материалов. Безусловно Yeelight Aurora Lightstrip Plus выигрывает по качеству исполнения, качеству использованных материалов, и безусловно, функциональным возможностям и технической поддержке. В целом, Yeelight LED Lightstrip Strip 1S заслуживает вашего внимания.
